了解工程师如何在现代半导体测试系统中,在管理电容、串扰和 PCB 设计限制的同时提高通道密度。
如果你在某些具体方面需要帮助,欢迎直接跳到以下任意部分:
挑战:通道更多,空间更少
随着半导体器件变得更复杂,自动化测试设备(ATE)和仪器平台被要求在不断受限的占板面积内支持更多通道。
但密度提升会带来新的设计挑战:
- PCB 走线限制
- 相邻通道之间的串扰
- 寄生电容
- 信号完整性下降
- 长期可靠性方面的顾虑
问题不只是如何增加更多通道。
而是在扩展架构规模的同时,如何保持测量精度。

在扩展切换架构的同时保持测量精度
跳转到: 挑战:通道更多,空间更少 | 平衡高密度设计的权衡 | 设计架构,而不仅仅是继电器 | 高密度切换:源于设计 | 你的高密度切换设计合作伙伴
平衡高密度设计的权衡
隐藏的权衡 #1:串扰
随着切换通道彼此靠得更近,非预期的信号耦合可能会影响测试性能。
其结果可能包括:
- 噪声增加
- 测量误差
- 重复性降低
- 测试信心降低
在高密度模拟与混合信号系统中,控制串扰对维持信号完整性至关重要。
隐藏的权衡 #2:电容
随着通道密度上升,寄生电容变得越来越难以管理。
即使是很小的增加也会影响:
- 信号保真度
- 切换性能
- 模拟精度
- 混合信号测量
最成功的测试架构会在设计流程早期就解决电容问题,在它变成验证难题之前处理好。
工程洞察
随着通道密度提高,设计挑战会从机械限制转向电气性能。继电器占板面积、PCB 布局、电容以及信号走线必须协同优化,才能保住测量精度。
跳转到: 挑战:通道更多,空间更少 | 平衡高密度设计的权衡 | 设计架构,而不仅仅是继电器 | 高密度切换:源于设计 | 你的高密度切换设计合作伙伴
设计架构,而不仅仅是继电器
高密度切换需要同时平衡多项设计优先级:
工程师想要什么
- 更高的通道密度
- 更小的 PCB 占板面积
必须保住什么
- 信号完整性
- 测量精度
- 长期可靠性
成功的切换系统不是围绕单一元件构建的,而是在整个信号通路上进行优化。

跳转到: 挑战:通道更多,空间更少 | 平衡高密度设计的权衡 | 设计架构,而不仅仅是继电器 | 高密度切换:源于设计 | 你的高密度切换设计合作伙伴
高密度切换:源于设计

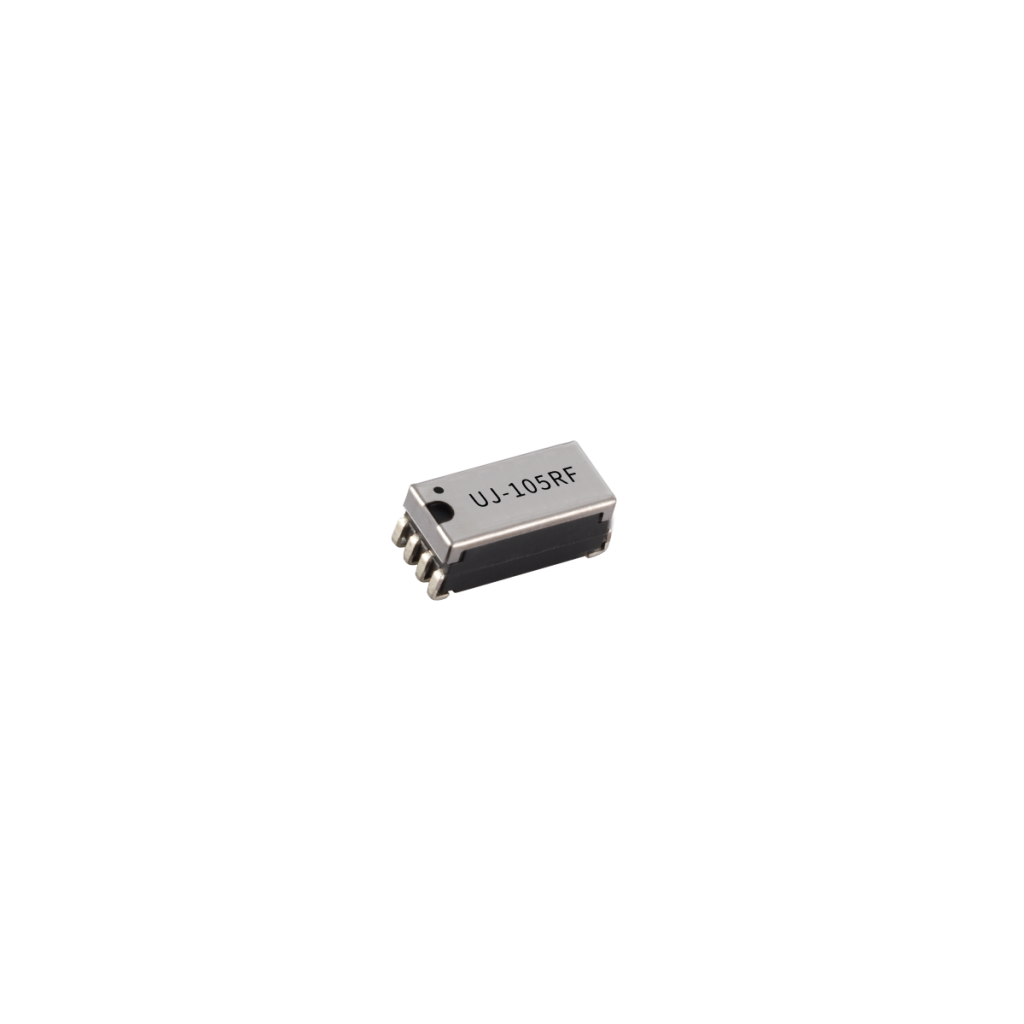

高密度矩阵簧片继电器可在空间受限的测试系统中最大化通道数量。其紧凑的占板面积、快速切换以及灵活的堆叠选项,支持在 IC 测试、PCB 测试和数据采集应用中实现高效信号走线。
高密度矩阵簧片继电器可在空间受限的测试系统中最大化通道数量。其紧凑的占板面积、快速切换以及灵活的堆叠选项,支持在 IC 测试、PCB 测试和数据采集应用中实现高效信号走线。

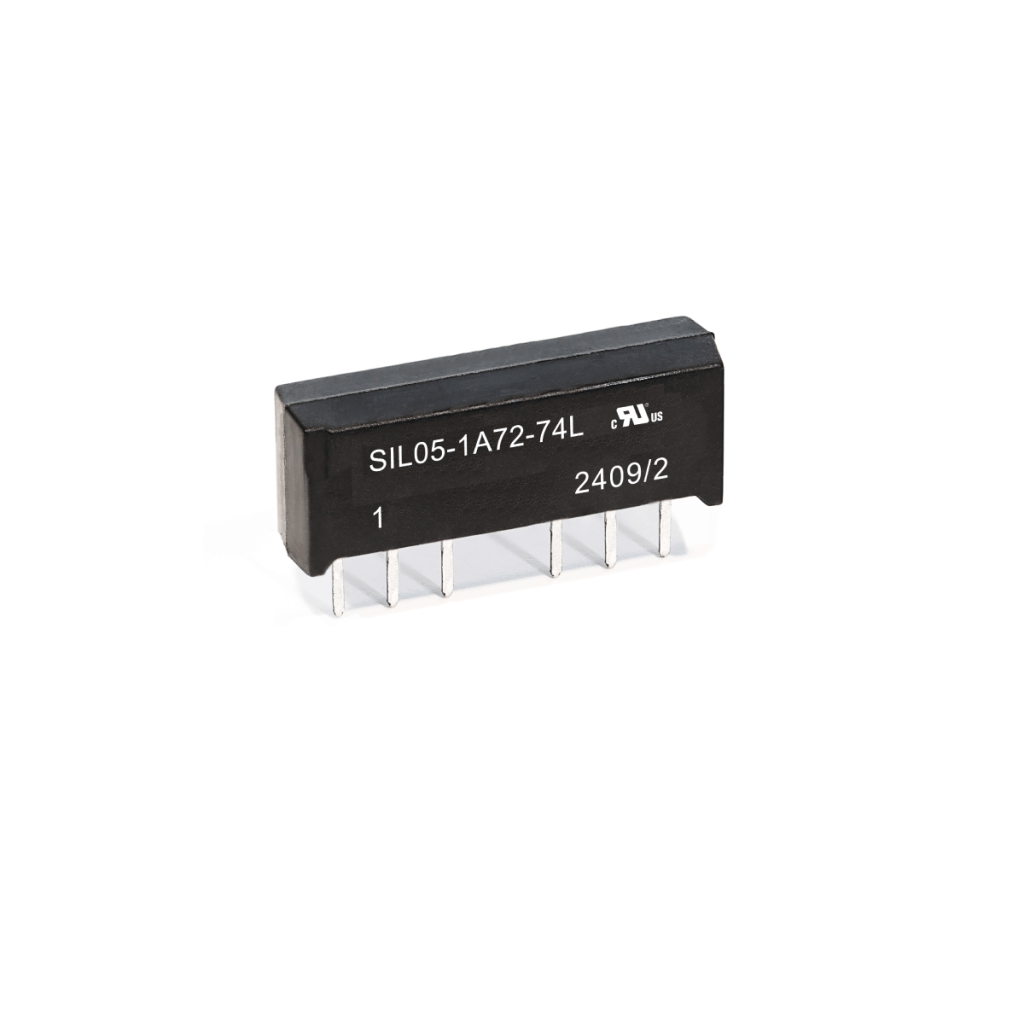

为模拟与混合信号自动化测试设备(ATE)优化的紧凑型单列直插继电器
跳转到: 挑战:通道更多,空间更少 | 平衡高密度设计的权衡 | 设计架构,而不仅仅是继电器 | 高密度切换:源于设计 | 你的高密度切换设计合作伙伴

你的高密度切换设计合作伙伴
在关键时刻——在正确的时间,以最优成本完成正确设计。
Standex Detect 直接与工程团队合作,从概念到量产优化切换架构。
在开发早期平衡通道密度、PCB 限制、电容与信号完整性,工程师就能降低设计风险并提升系统的长期性能。
最终产出不止是一颗继电器。
而是一套为精度、可靠性与可扩展性而工程化的优化切换架构。
端到端设计
从簧片开关制造到成品传感器组装,Standex Detect 全程具备完整的内部控制能力,在组织内部完成切换解决方案的设计、制造、测试与认证。这种纵向一体化可确保性能一致、供应稳定并加快开发周期——这对需要在数百万次循环中保持可预测运行的运动系统至关重要。
定制化工程设计
无论采用标准继电器平台还是完全定制的解决方案,我们都会与工程团队并肩合作,优化先进测试系统切换。
全球规模。应用专长。
凭借覆盖北美、欧洲和亚洲的工程与制造运营,Standex Detect 为自动化测试设备(ATE)与仪器平台提供从原型到量产的支持。依托深厚的材料科学专长与专有寿命周期测试,我们的切换解决方案可在复杂测试与测量架构中提供可靠性能。
协同工程合作伙伴关系
从架构开发到元件选型,我们与工程团队并肩合作,帮助你在不牺牲测量精度、信号完整性或系统性能的前提下提升通道密度。
和我们聊聊你的高密度系统应用
无论你是在开发下一代 ATE 平台、在现有测试系统中扩展通道密度,还是在模拟或混合信号环境中优化信号走线,Standex Detect 都能帮助你平衡性能与可扩展性。
你将获得:
- 面向模拟与混合信号测试系统的高密度切换专长
- 从概念到量产的工程支持
- 关于密度、信号完整性、电容与 PCB 布局优化的指导
- 经验证的继电器解决方案,实现准确、可靠的信号走线
- 全球制造与供应链稳定性
