SHV-2A 系列干簧继电器
SHV-2A Series 是一款高压双触点（Form 2A）、单列直插（SIL）簧片继电器，专为 ATE 设计，采用紧凑封装，适用于高密度、多通道矩阵。SHV-2A Series 设计可切换高达 1,000 VDC，击穿电压最高可达 2,000 VDC，或可按需提供 3,000 VDC，可在自动化测试设备（ATE）、EV / ESS、医疗测试系统以及电力电子等严苛应用中，提供高压性能、卓越绝缘能力和出色的信号保真度。
SHV-2A Series 采用模塑外壳封装，提供超高绝缘电阻（IR > 10TΩ），以保障测量完整性与安全性。其独特的紧凑外形搭配双高压触点，使其非常适合空间受限的设计。提供 DPST-NO（2 Form A）触点配置，线圈电压为 5 VDC，并可选配二极管以提升性能。
- 高压开关能力高达 1,000 VDC
- 击穿电压高达 3,000 VDC
- 超高绝缘电阻（>10 TΩ）

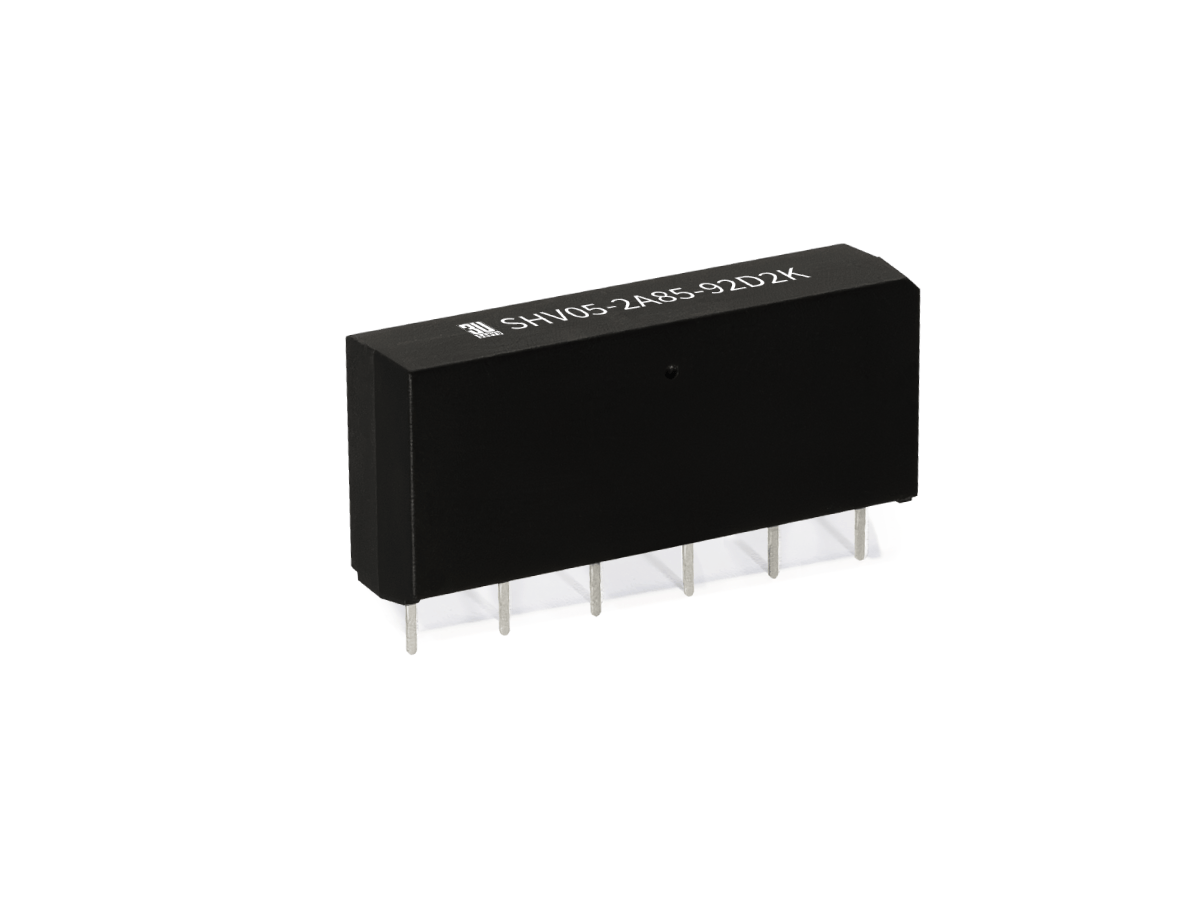

- 紧凑型 SIL 注塑外壳，配备双 HV 触点
- 触点形式：DPST-NO（2 Form A）
- 线圈电压选项：5 VDC
- 额定功率：高达 100 W

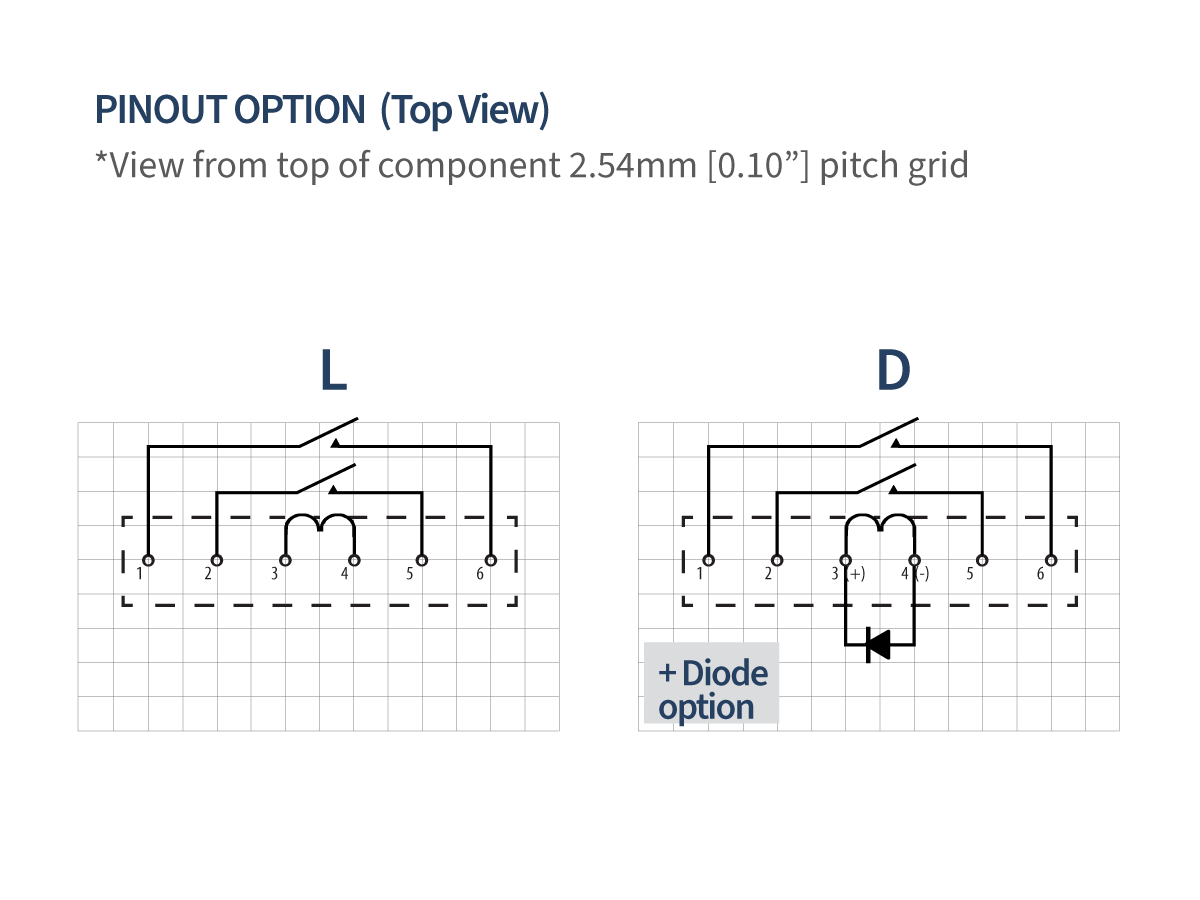

- 可选二极管保护，用于线圈抑制
- 通孔（THT）安装
- 符合 IEC 61810 认证
| 线圈电压 (VDC) | 05 |
| 线圈电阻 (Ω) | 225 |
| 触点形式 | 2A |
| 最大额定功率 | 100W/1,000VDC/1A |
- 自动化测试设备（ATE）：用于精密高压测量与信号路由的高密度继电器阵列
- 高压电缆与线束测试：用于 EV、航空航天及工业系统中绝缘与导通测试的矩阵切换
- 半导体测试系统：需要低漏电、低电容切换路径的参数测试与混合信号测试
- PCB 功能测试：在混合信号环境中对高压与敏感测量节点进行紧凑型切换
- 电池与储能测试：在电池模组与电池包中的高压路由与绝缘测量
