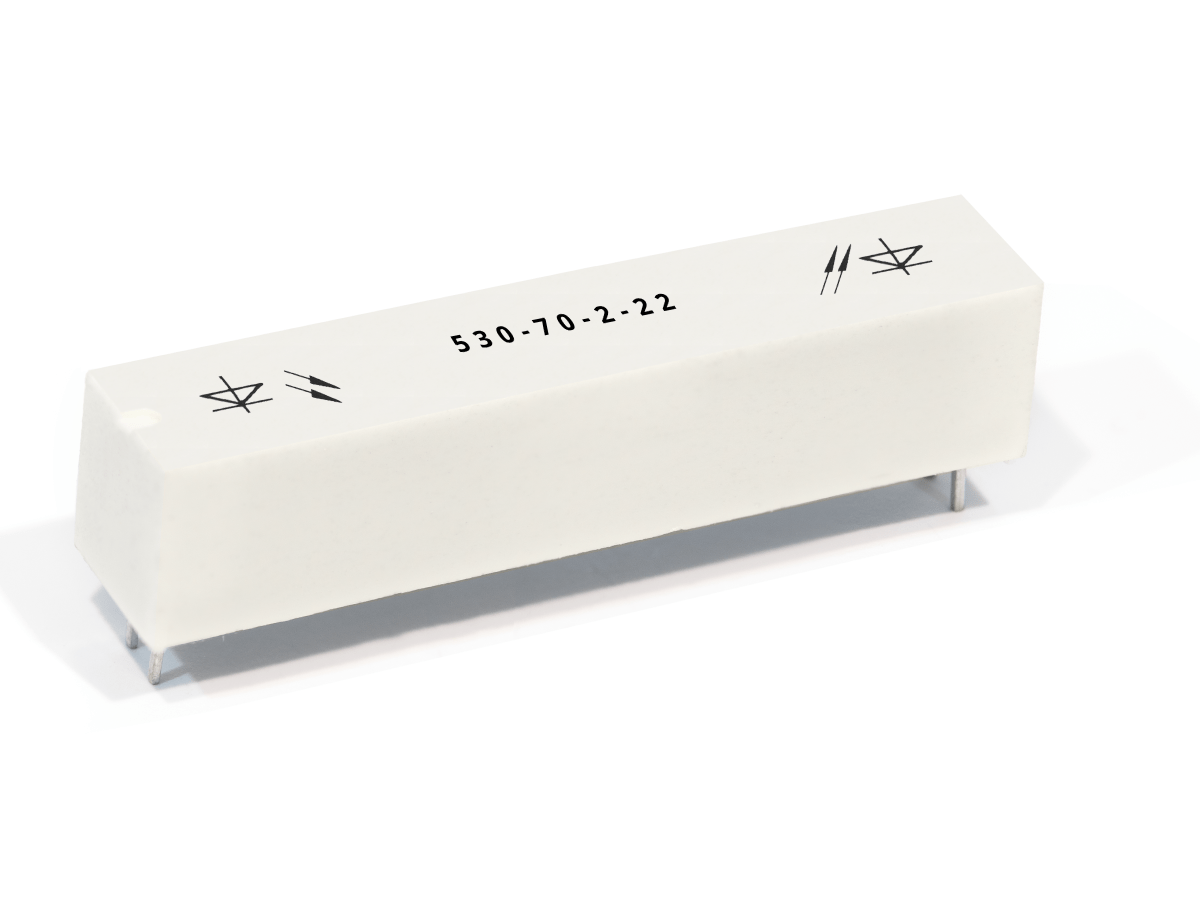

530-70 系列光耦合器
530-70 系列光耦合器是高隔离固态器件，设计用于本安型和高压电路中的电隔离。这些光耦合器的最低隔离电压为 22,000 VDC，绝缘电阻高达 10¹² Ω，爬电/气路距离为 39 mm，符合危险环境的最高安全标准。
530-70 系列支持模拟和数字信号传输，具有快速开关时间（5.5 µs 开/4.2 µs 关）、最小耦合电容和光电二极管输出等特点，可缩短周期时间。非机械设计可确保较长的工作寿命和抗磁场干扰能力，因此非常适合可靠性和安全性要求较高的应用。
这些光耦合器非常适合用于易燃气体区、医疗系统、采矿作业以及需要稳健隔离和信号完整性的工业自动化领域。
- 输入和输出之间的电隔离电压高达 22,000 VDC
- 绝缘电阻高达 10¹² Ω
- 支持模拟和数字信号传输
- 快速开关时间（5.5 µs 开/4.2 µs 关）
- 耦合电容最小，可实现干净的信号分离
- 信号反转功能可实现灵活的控制逻辑
- 非机械开关，工作寿命长
- 不受磁场和环境干扰
- 爬电距离和气路距离扩展至 39 毫米，提高了安全性
- 截止频率高达 100 kHz，信号处理反应灵敏
| 最小输入/输出隔离电压 (VDC) | 22,000 |
| 电流传输比 lc/lf（lf = 10mA） Min. | 0.8% |
| 截止频率 | 100 千赫兹 |
| 开启/关闭时间（微秒） | 5.5 / 4.2 |
| 集电极-发射极电压（VDC）（最大值 | 32 |
| 蠕变距离，气路 I/O 最小值（毫米） | 39 |
| 环境温度 °C | -40至+85 |
- 石油与天然气： 易燃环境控制系统的信号隔离
- 采矿作业：爆炸环境中的安全开关
- 医疗设备：敏感设备中的抗 ESD 信号隔离
- 测试测量： 精密仪器中的高速信号传输
- 自动化系统： 工业控制电路中的电隔离
- 能源与电力系统： 可再生能源和传统能源系统中的隔离
- 过程控制：危险生产环境中的安全信号路由
