用于隔离应用的高压隔离继电器

了解高压隔离继电器如何保护敏感电路，同时在 ATE、医疗和电动汽车系统等应用中提供可靠的性能。

“高压隔离继电器保护人员和敏感电路

简介

无论是保护人身安全还是保护敏感电路，Standex Detect 都能提供具有高隔离特性的高压继电器。同样，这些继电器还能在很宽的温度范围内可靠地工作。此外，它们还能以经济实惠的方式执行数十亿次开关操作。我们的高压隔离继电器集成了大量智能技术，占地面积小。它们为 ATE（自动测试设备）、医疗设备、替代能源、电动汽车和电池管理系统以及其他各种市场提供高压隔离保护。

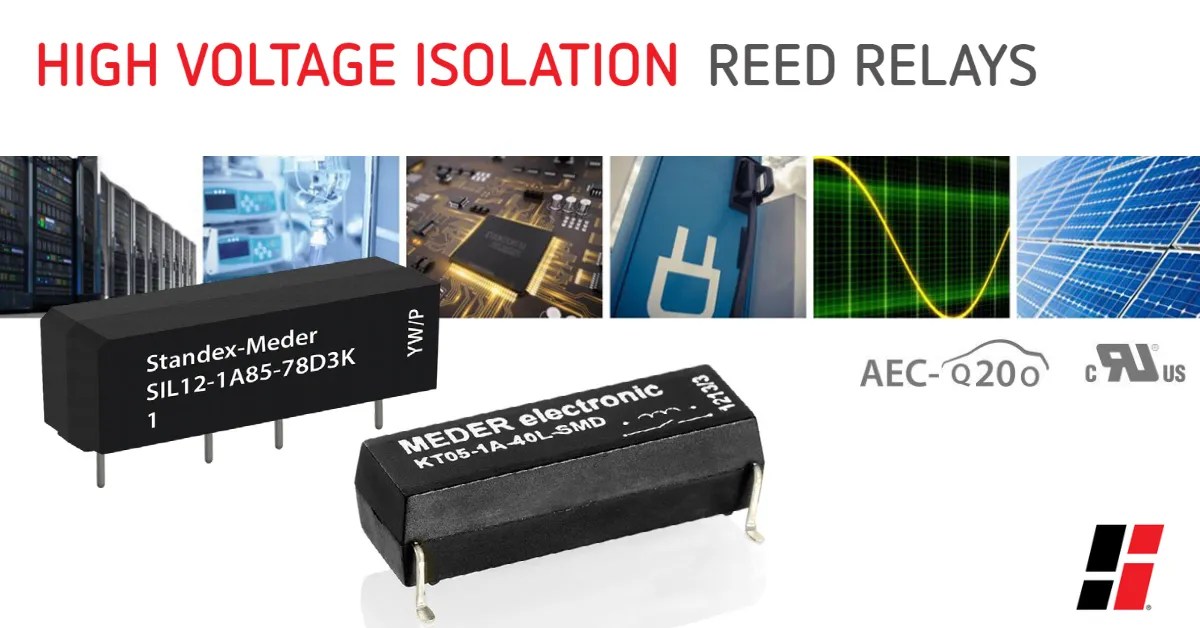

KT 和 SHV 系列亮点

例如，我们的KT 笛簧继电器系列绝缘电阻>= 10E+13Ω，尺寸仅为8mm x 10mm x 30mm，有通孔 (THT) 和表面贴装 (SMD) 两种设计可供选择。此外，这款高压笛簧继电器的开关电压高达 1kVDC， 击穿 电压为 4.2kVDC，隔离电压为 7kVDC。

其他特点还包括无内部焊点的创新设计，以及能够满足 IEC 标准规定的最小爬电距离要求。典型的替代能源应用包括在连接到电网之前测量太阳能供电系统中多个组件的隔离电阻，以防止伤害或进一步的电流泄漏。

高隔离应用

ATE/Test & Measurement– 绝缘测试仪、DMM 和示波器、半导体测试仪、多路复用器/矩阵开关、瞬态电压抑制器 (TVS)
替代能源– 太阳能逆变器、配电装置
医疗设备– 手术发生器、自动体外除颤器、隔离监控、超声探头测试仪
电动汽车和电池管理 – 电池隔离系统、电源逆变器、电池调节器

SHV 笛簧继电器系列是单列直插式高压继电器或仪器仪表级笛簧继电器，采用模制外壳，开关电压高达 1kVDC ，触点之间以及触点和线圈之间的绝缘阻抗高达 4kVDC 。该高压笛簧继电器系列的绝缘电阻大于 5 x 10^12 Ω，与我们的 DIP 和 DIL 笛簧继电器系列相比，只占印刷电路板面积的 50%。它甚至比以前的灌封 SIL-HV 笛簧继电器还要小。

SHV 笛簧继电器系列主要设计用于自动测试系统，测试大功率 MOS-FET 。这些坚固耐用的半导体具有非常高的初始峰值电流能力。笛簧继电器必须能够承受数亿次操作的大电流脉冲。SHV 继电器系列能够以一致的重复率承载高达 5 安培、长达 50毫微秒 的电流。继电器具有标准的内部磁屏蔽，适用于紧密堆叠矩阵。
